一、产品概述：
随着LED产业的飞速发展，LED的亮化工程也越来越大。为满足客户的这一需求，为您带来了一款性能独特、稳定可靠 适合控制大面积灯光的LED 控制系统。LED控制器采用国际上最新科技的控制技术，其超强的数据带载能力、长距离传输能力和布线灵活性，以及兼容各种LED 驱动芯片和各种定制芯片等优势使得刚一面世就得到了各LED 产品应用者的广泛关注和认可。

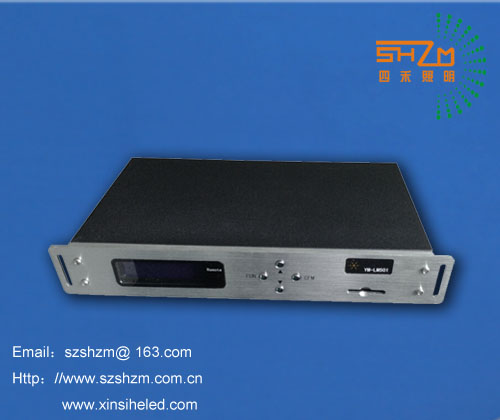

二、控制器展开示意图：
1.1 、SH-LM501按键说明：
① ：LCD显示屏
② ：▲增加键：在修改状态（屏幕左下方显示“+ -”符号）时向上循环调节数据值，否则循环选择同一级的其他菜单；
③ ：MENU - 功能键：进入或退出菜单设置；
④ ：▼- 减少键：在修改状态（屏幕左下方显示“+ -”符号）时向下MENU循环调节数据值，否则循环选择同一级的其他菜单；
⑤ ：CFM - 确定键：选择菜单项或确定数据值；
⑥ ：SD卡读取；
⑦ ：标志型号；
⑧ ：电源AC100-220V；
⑨ ：电源开关；
⑩ ：网线输入/输出端口；
11 ：FH红色指示灯；
12 ：TR绿色指示灯；
13 ：信号输出端口。
1.2 、切换语言
中文：在主界面下长按▼键三秒以上；
英文：在主界面下长按▲键三秒以上。、
1.3 、LCD屏幕显示：
上电后，控制器进入正常工作状态。LCD显示主界面。屏幕显示IP地址、主机（M）、MADRIX使用设置Subnet和Universe参数。
1.1 、文件设置：控制文件设置包含以下内容：
① 播放文件：包含单一播放和循环播放。如图：
u 按MENU键进入播放文件菜单，通过该菜单可以播放选择的文件或循环播放SD卡所有的文件；
u 按CFM键进入编辑状态，屏幕左下方显示“+ -”符号；
u 按▲/▼键选要播放的文件；
u 按CFM键确定，退出编辑状态；
u 按MENU键返回主界面。
注意：这个菜单仅对脱机控制有效。
① 播放速度：1-50。
u 按MENU键，再按一次▲键进入播放速度设置菜单；
u 按CFM键进入编辑状态；
u 按▲/▼键调到要设定的播放速度；
u 按CFM键确定；
u 按MENU键返回主界面。
注意：这个菜单仅对脱机控制有效，联机控制在电脑界面上更改播放速度。
① 亮度：0-99
u 按MENU键，再按两次▲键进入亮度设置菜单；
u 按CFM键进入编辑状态；
u 按▲/▼键调到要设定的亮度；
u 按CFM键确定；
u 按MENU键返回主界面。
注意：这个菜单仅对脱机控制有效，联机控制在电脑界面上更改亮度。
时钟频率：0.2-50.0 MHz
u 按MENU键，再按三次▲键进入时钟频率设置菜单，通过该菜单可以调整输出端口的时钟频率；
u 按CFM键进入编辑状态；
u 按▲/▼键调到要设定的时钟频率；
u 按CFM键确定；
u 按MENU键返回主界面。
注意：这个菜单仅对脱机控制有效，联机控制在电脑界面上更改时钟频率。
① IP地址： IP地址由四个十进制数组成(IP1.IP2.IP3.IP4)，如192.168.1.1。IP地址是控制器的重要参数，上电后在主界面上显示。主机软件要和控制器通信，要先设定好控制器的IP地址，具体见“联机控制使用方法”。
u 按MENU键，再按四次▲键进入IP地址设置菜单，屏幕显示当前的IP地址；
u 按CFM键进入IP地址1编辑状态；
u 按▲/▼调整IP地址1；
u 按CFM键确定IP地址1，进入IP地址2编辑状态；
u 按▲/▼调整IP地址2；
u 按CFM键确定IP地址2，进入IP地址3编辑状态；
u 按▲/▼调整IP地址3；
u 按CFM键确定IP地址3，进入IP地址4编辑状态；
u 按▲/▼调整IP地址4；
u 按CFM键确定IP地址4，屏幕显示设置的四个IP地址；
u 按MENU键返回主界面。
u
① 脱机同步设置：LM501可以通过连接交换机实现脱机同步播放节目，这需要把其中一台设置为“主控”，其余的设置为“从机”。
设置好后把所有控制器的网口连接到交换机的端口
注意：每次设置好参数后，要按MENU功能键返回到主界面。
三、产品规格：
|
尺寸
|
260*154*45mm
|
输出数据信号
|
TTL
|
|
重量
|
1085g
|
储存介面
|
SD 卡
|
|
外观颜色
|
灰色
|
灰度级别
|
65536级
|
|
工作电源
|
AC220V 50Hz
|
操作温度
|
-30~70℃
|
|
消耗功率
|
最大10W
|
环境温度
|
-30~70℃
|
|
输出控制端口
|
4 port
|
配套软件
|
LED控制软件
|
|
最大控制像素
|
4*512像素
|
可控IC
|
|
单线：TM1804、TM1829、UCS1903、TLS3001、TLS3008；
两线：DMX512、P9813、LPD6803、LPD8806、SM16716、WS2801、MBI6021、MBI6024、MY9221等等
|
四、产品特点：
u 控制方式：联机控制/脱机控制；
u IP地址设置：带LCD显示屏，无拨码开关设计，所有IP及MAC设置通过按键来完成；
u 控制器采用SD卡存储器，用来存放脱机播放的数据；
u 采用百兆以太网技术，TCP/IP协议通信，主机通过标准网线连接LED控制器；
u 每个控制器有四个输出端口，单口输出控制512像素；
u 一台主控制器，联机可级联16台YM-SVE4X512分控，脱机可级联31台YM-SVE4X512分控；
u 播放速度：最高速度可达到25帧/秒；
u 灰度设定：客户可根据灯的情况从无灰度到65536级（64K）灰度之间任意调整,让你的LED灯达到最佳显示效果；
u 亮度调节：100级亮度自动调节功能让你的显示亮度调节更加有效；
u 电源供电：AC100-230V；
u EMC电磁兼容设计，具有良好的抗干扰能力；
u 配套软件：裕明鑫LED演播软件和LED控制软件；
五、布线示意图：
六、LED演播软件：
6.1联机控制使用方法
1) 主机软件要和控制器通信，要先设定好控制器的IP地址，运行“LED演播软件”（版本要V2.850上的），选择“设置”如图
u 勾选“当前控制器为501控制器”；
u 输入要连接控制器的IP地址，点击“设置”；
u 501个数输入“1”，
u 单个501主控可级联分控个数，联机最多级联16台4端口输出的分控或8台8端口输出的分控。脱机最多可级联31台4端口输出的分控或者15台8端口输出的分控。
u 点击“确定”按钮。
1) 如果完成了IP地址设置，进入LED工程造型设置好布线文件；即可回到花样窗口播放花样文件。
6.2、脱机控制（SD卡）使用方法：
u 使用脱机控制要先停止“LED演播软件”，或把连接电脑的网线拿掉。
u SD卡格式化，每次放置新的程序到SD卡里面前请先将SD卡格式化；
u 使用“LED灯光控制软件”来设计花样文件，注意分控类型有512和1024这两种类型的选择；
u 把设计好的文件复制到SD卡；SD卡里面可以放置一个后缀名为cfg和dat的文件，dat文件最多可以放置15个。
u 把SD卡插入控制器上的SD卡插槽；
u 控制器上电后就可以播放SD卡中的花样文件了；
u 可以在“文件”菜单中选择要播放的某个文件，或循环播放全部文件；也可以在“播放速度”菜单中调整播放速度。
七、联机控制使用方法—MADRIX：
① MADRIX软件要和控制器通信，要先设定好每个控制器的IP地址、Sub-net及Universe。如：192.168.1.91；
② 运行MADRIX软件，按F4键，弹出一个窗口。1）选择Art-Net标签；2）勾选Art-Net选项，选中和控制器连接的网卡；3）Sync里的Pre Sync和Post Sync必须选一个；4）点击Find Auto来查找Art-Net设备。查找完毕后窗口如下图：
① 使能控制器的DMX输出，1）选择DMX Devices标签；2）选中YM-LM501的端口；3）勾选右边的Enable，点击下面的Apply按键完成设置。
八、常见问题：
|
无法点亮
|
|
原因
|
解决办法
|
|
电源线没有插上
|
检测电源开关。
|
|
不正确的链接
|
检查电脑与控制器之间的网线连接（568B）检测灯具与控制器之间的连线。信号是否正确。
|
|
SD记忆卡破坏或输出程
序cfg,dta不正确，IP地址没有选择正确。
|
请正确复制cfg,dat文件
到SD记忆卡内，输入正确的IP地址。
|
|
控制器与芯片(IC)不支持
|
请确认改控制器可控芯片(IC)类型。
|
|
带灯异常
|
|
原因
|
解决办法
|
|
电源输出线太长
|
电输出电源线均不得超
过20米,会导致不均匀。
|
|
灯具信号线没有接地
|
请将灯具的信号线地线
与控制器正确连接。
|
|
时钟（CLK）不对
|
请将控制器时钟（CLK)
调至适当值.按循环建
不放再按曾减建进行调
节.
|
九、注意事项：
为了减少火灾，触电或人身伤害的风险,请阅读并遵循以下警告及注意事项,以防止此类事件的发生.
10.1.非专业人士请勿拆开外壳。
10.2.请勿将此控制器安装在有磁力和高压的环境下。
10.3为了减低组件因短路而引起的火灾及损坏风险,请确定线路连接已安全地连接。
10.4.请确保控制器在一共通风良好及适当温度环境。
10.5控制器到灯具间距离10米以内,灯具与灯具的间距请咨询灯具生产厂家,超过间距使用范围,可加信号放大器。
10.6.搭配控制器使用时,请确认使用AC100-230V电源供应器并确保变压器和控制器连接时极性相同。
10.7.请勿在电源开放时插拔连接线，打开电源前请确保电源连接是安全和正确。
10.8.当又任何异常时请勿自行维修，以免无法保固。
10.9.为了减少火灾，触电或人身伤害的风险,请阅读并遵循以下警告及注意事项,以防止此类事件的发生。
保证说明
我公司保证履行以下承诺：
1、 我公司只对SH-LM 501设备本身负责。
2、 在销售之日起，一年内免费保修任何SH-LM 501的由于工艺、材料等原因引起的故障产品。
3、 我们不提供上门服务。如果SH-LM 501设备出现故障,请及时联系我们或将设备送至我公司检测维修。
*** 特殊说明 ***
由于滥用、错用、不小心（碰撞或不适当安装）或不可抗因素造成的故障不在以上服务范围之内。
