T-1000S控制器



浏览次数:4375 次
产品详情



一、T-1000S系统特点

    1、32级—65536级灰度控制,软件Gamma校正处理。

2、支持各种点、线、面光源,支持各种规则,异形处理。

3、控制器单个端口输出,可带2048灯。

4、可多台级联同步脱机控制,播放内容存放在SD卡中。

5、T-1000S最多存放16个文件,将多个文件依次拷贝到SD卡即可。

6、存放在SD卡里的效果应该依次命名为:00_1.led, 01_1.led, 02_1.led.

7、兼容单双线IC,接单线IC的灯具时,无需接CLK时钟线。

备注:1. T-1000S端口带载512灯时,播放速度可达30帧/秒,端口带载超过512/1024灯时, 帧频随

        灯数的增加而自动降低。

      2.控制 32级灰度的IC,单个端口控制少于1024时帧频可达30帧/秒。控制256级灰度的IC时单个端口控制少于512像素点时帧频可达30帧/秒。

T-1000S必须配用LedEdit2012使用,旧版本的软件不支持2012版的控制器。



二、支持芯片:

支持芯片

LedEdit软件对应型号

单台带载灯数

备注

LPD6803,D705,1101,6909, 6912

T-1000-6803

2048像素



LPD8806,LPD8809

T-1000-8806

2048像素



TM1803,TM1804,TM1809,TM1812

T-1000-TM

2048像素

TM1804和TM1809有高低速之分

TM1903,TM1904,TM1909,TM1912

T-1000-TM19

2048像素



UCS6909,UCS6912,UCS7009,UCS5903

T-1000-UCS-32

2048像素



UCS1903,UCS1909,UCS1912

T-1000-UCS-256

2048像素

有高速和低速之分

UCS3903

T-1000-UCS-1024

2048像素



DMX512

T-1000-DMX

170/512像素

兼容标准DMX512协议

WS2801,WS2803

T-1000-WS

2048像素



WS2811

T-1000-WS2811

2048像素

有高速和低速之分

DS189

T-1000-DS189

2048像素



TLS3001,TLS3002,TLS3008

T-1000-TLS

*像素



P9813

T-1000-P9813

2048像素



SM16715

T-1000-SM16715

2048像素

有高速和低速之分

SM16716

T-1000-SM16716

2048像素



BS0901,BS0902

T-1000-0901

2048像素



BS0815

T-1000-0815

2048像素



 四、 丝印含义:

     按键含义:

按键

含义

保存SET

保存设置(若按SET键,则当前设置文件和播放速度被保存,下次开机后仍按此播放)。

模式MODE

切换文件

速度SPEED+

速度加快

同时按下SPEED+和SPEED-,则进入文件循环播放模式

速度SPEED-

速度减慢



DC5V

+5V电源输入

GND

控制器电源负极输入

7.5-24V

+7.5-24V电源输入

电源灯POWER

电源指示灯

错误灯ERROR

错误指示灯

SD卡SD CARD

SD卡插槽



    TTL信号(245信号):                        差分信号(485信号):

CLK

时钟线

B

信号A

DAT

数据线

A

信号B

GND

地线

GND

地线











备注:针对TTL信号的输出,控制器一定要和灯具进行供地(也就是将控制器的地线输出和灯

           具的地线连接到一起),使用差分信号进行传输时,要灯具的这一端必须接差分接收器。

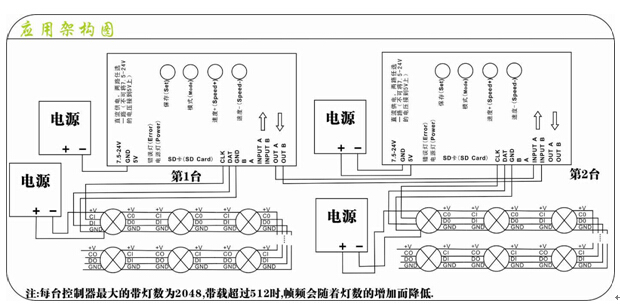

五、 接线方式









1. T-1000S控制器只可以单台使用;

2. T-1000S为单口输出,最多可带1024/2048个点像素;

3. 当控制单线IC时只需将控制器的DAT和GND与灯具的DAT和GND相对应连接起来即可。当控制双线IC时需把控制器的DAT.CLK和GND与灯具的DAT,CLK和GND相对应连接起来即可。

4. 当使用差分信号(485信号)时,控制器的输出信号A和B分别与灯具的信号线A(DAT+)和信号线B(DAT-)相对应的连接起来即可。

5. 当控制器所需电压和灯具所需电压一样时。控制器和灯具可以直接接到同一个电源上面。当控制器和灯具所需的电压不同时,灯具和控制器可以分别各用一个电源供电。

6. 在效果编辑软件中新建项目时候,选择控制型号为:T-1000-IC型号



六、 文件存储:



文件命名规则:



单台控制器效果命名规则



“00_1.led” ---------第一台控制器第1个效果

“00_1.led” ---------第一台控制器第2个效果

“00_1.led” ---------第一台控制器第3个效果

“00_1.led” ---------第一台控制器第4个效果

“00_1.led” ---------第一台控制器第5个效果

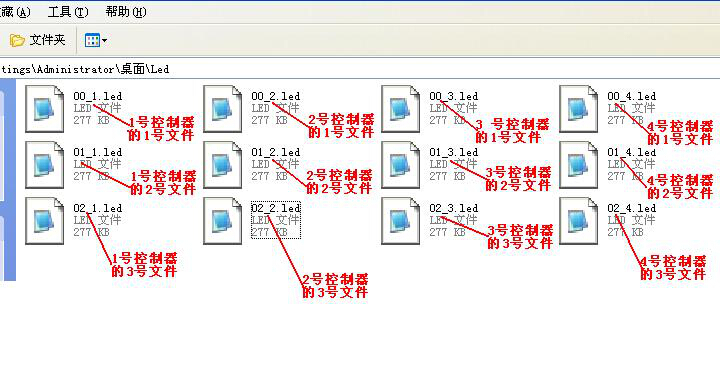

多台控制器效果命名规则



“00_1.led” ---------第一台控制第1个效果         “01_1.led” ---------第一台控制第2个效果…

“00_2.led” ---------第二台控制第1个效果         “01_2.led” ---------第二台控制第2个效果…

“00_3.led” ---------第三台控制第1个效果         “01_3.led” ---------第三台控制第2个效果…

“00_4.led” ---------第四台控制第1个效果         “01_4.led” ---------第四台控制第2个效果…

“00_5.led” ---------第五台控制第1个效果         “01_5.led” ---------第五台控制第2个效果…



………



如图





七、具体参数:

   储存卡:

          类型:SD卡(如控制灯数多时推荐使用高速SD卡)

          容量:128MB—2GB

          格式:FAT格式

          储存文件:*.led

   物理参数:

          工作温度 :-30℃—85℃

          工作电源:直流5V或者直流7.5-24V输入

          功耗:2W

尺寸:L165mm×W80mm×H30mm

数据传输端口:3pin 接线端子

重量:0.3KG

注意事项:

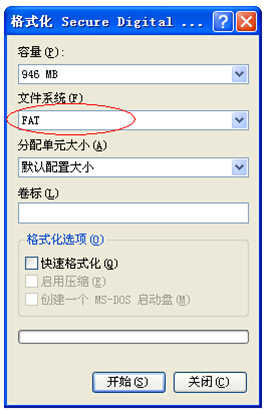

将文件拷贝到SD卡之前,必须先对SD卡格式化,注意是每次拷贝之前都要格式化。

SD卡必须要格式化成“FAT“格式。



控制器上的SD卡不可以热插拔,即每次插拔SD卡时,必须先断开控制器的电源。

八、常见问题处理:

问题1:上电后,发现T-1000S的错误指示灯ERROR一直在闪烁,并且没有效果输出

答:错误指示灯ERROR一直在闪烁证明控制器没有正确读卡,可能存在的问题有:

    ①SD卡里面为空,没有效果文件。

    ②SD卡里面效果文件*.led文件和控制器型号不匹配,请在LedEdit里面正确选择控

      制器的型号T-1000-芯片型号,并重新制作效果文件*.led.

    ③SD卡在拷贝效果文件之前没有格式化成FAT各式。

    ④请检查控制器的供电电压,可以单独给控制器供电,以排除供电原因。

    ⑤更换SD卡后再进行测试,排除SD卡坏的可能性。

问题2:控制器上电后,指示灯正常,但灯具无效果变化

答:这种情况的原因有以下几点:

    ①请检查灯具的信号线和控制器有没有正确连接。

    ②如果是接TTL信号,灯具和控制器一定要共地,即灯具的地线要和控制器的地线接

      到一起。

    ③请检查制作SD卡中效果文件*.led时所选的型号是否和当前灯具所用芯片一致。

问题3:控制器与灯具接上后。灯具频闪。控制器指示灯显示正常。

答:①控制器与灯具之间的地线没有连接。

    ②SD卡里面所做的效果有误。做效果时选择的灯具芯片和实际灯具的芯片不符。

③灯具的供电电压不足。

问题4:SD卡无法格式化。

答:①首先确认SD卡的侧面的保护开关是否已经开锁。开锁的方向为SD卡金针这端。

②保护锁已经按要求设计,但依然无法格式化,如果出现这种情况多数为SD卡读卡器坏了,请更换SD卡读书器。

③如以上操作都无法解决格式化的问题,请更换SD卡,重新测试。
